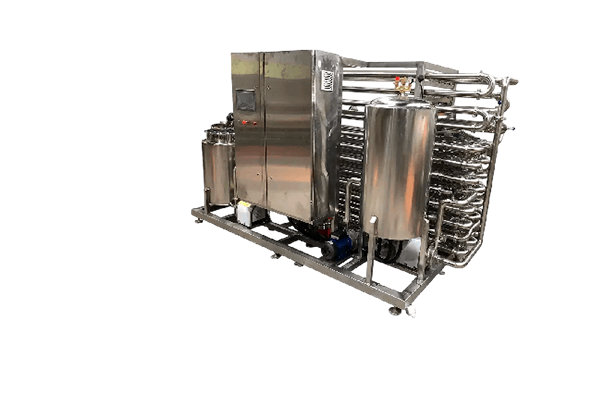

Нагреватели для систем пастеризации: требования и стандарты

Зачем нужна пастеризация и как нагреватели влияют на процесс

Пастеризация — обязательный этап обеспечения микробиологической безопасности пищевой, фармацевтической и косметической продукции. От точности, скорости и равномерности нагрева зависит не только уничтожение патогенов, но и сохранение органолептических свойств, питательной ценности и соответствие жёстким регуляторным нормам. В этой статье разберём, какие нагревательные системы применяются в современных пастеризаторах, какие стандарты регулируют их конструкцию, и как избежать типичных инженерных ошибок при подборе оборудования.

Пастеризация отличается от стерилизации целевой микробиологической нагрузкой: она инактивирует вегетативные формы патогенных микроорганизмов, но допускает наличие спорообразующих бактерий. Ключевые параметры процесса:

• Температурная точность (±0.1–0.3 °C) для соблюдения F-значения (кумулятивной летальности)
• Равномерность распределения тепла для исключения «холодных зон» и локального перегрева
• Скорость нагрева/охлаждения для минимизации термической денатурации белков и витаминов
• Совместимость с CIP/SIP для предотвращения образования биоплёнок и перекрёстного загрязнения

Нагревательная система — не просто источник тепла, а регулируемый узел, интегрированный в контур контроля потока, давления и вязкости. Ошибка в подборе приводит к недопастеризации, пригоранию продукта, повышенному энергопотреблению или остановке линии из-за несанкционированных отключений по датчикам.

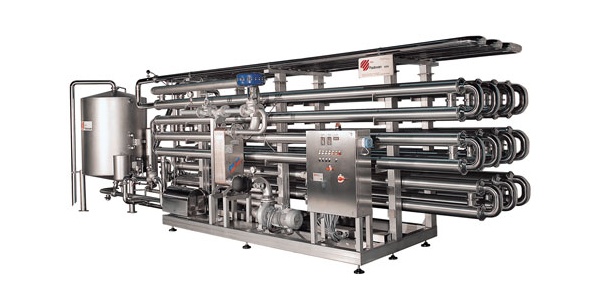

Пастеризатор для вина

Нормативные требования к нагревателям для пастеризации

Конструкция и безопасность электронагревателей для пастеризации в России регулируются ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ГОСТ 13268-88 на трубчатые электронагреватели. Эти документы устанавливают обязательные требования к электрической изоляции, защите от перегрева, герметичности оболочки, стойкости к циклическим нагрузкам и точности поддержания температуры. Перед эксплуатацией каждый нагреватель проходит испытания на электрическую прочность и гидравлическую плотность, а на партию оформляется декларация соответствия.

Материалы контактных поверхностей нагревателей должны соответствовать ТР ТС 021/2011 «О безопасности пищевой продукции» и ГОСТ 33414-2015 по гигиеническому проектированию. Оболочки ТЭНов изготавливают из пищевых нержавеющих сталей (03Х17Н14М3/AISI 316L или 12Х18Н10Т) с электрополировкой (шероховатость Ra ≤ 0,8 мкм); для кислых и хлоридсодержащих сред допускается титан. Конструкция обязана исключать «мёртвые зоны», обеспечивать полный дренаж и выдерживать стандартные режимы CIP-мойки без коррозии и деградации покрытий.

Для интеграции в автоматизированные пастеризационные линии нагреватели должны поддерживать подключение к датчикам температуры класса А (Pt100) и ПИД-регуляторам, обеспечивая точность нагрева в рамках режимов HTST, Holder или UHT. Валидация процессов проводится по ГОСТ 3623-2015 (тесты на фосфатазу/пероксидазу), а производственный контроль — в соответствии с МР 2.3.7.0023-21. Наличие паспорта изделия, протоколов испытаний и сертификата на материал оболочки (ГОСТ Р 57830-2017) — обязательное условие для ввода оборудования в эксплуатацию на пищевых предприятиях РФ.

Типы нагревательных систем в пастеризаторах

Эффективность пастеризации напрямую зависит не только от выбранного температурного режима, но и от типа нагревательного оборудования. В современных пищевых производствах ТЭНы (трубчатые электронагреватели) применяются как в качестве основного источника тепла, так и как часть более сложных теплообменных систем. Их конструкция, материалы и способ интеграции в технологическую линию различаются в зависимости от типа пастеризации — HTST, UHT или Holder.

ТЭНы в HTST-системах

В системах высокотемпературной кратковременной пастеризации (HTST) продукт нагревается до 72–75 °C и выдерживается при этой температуре в течение 15–30 секунд. Основной задачей здесь является быстрый и равномерный нагрев без перегрева отдельных участков продукта.

На практике ТЭНы в HTST-системах редко контактируют с продуктом напрямую. Чаще они используются для нагрева промежуточного теплоносителя — как правило, воды, которая затем циркулирует через пластинчатый или трубчатый теплообменник. Уже через стенки теплообменника тепло передаётся продукту. Такой подход обеспечивает более точный контроль температуры и соответствует строгим санитарным требованиям пищевой промышленности.

Конструктивно ТЭНы могут быть интегрированы в систему нагрева теплоносителя или размещены в буферных ёмкостях. При этом ключевую роль играет не столько сам нагревательный элемент, сколько вся система теплообмена в целом.

Характерной особенностью HTST-установок является регенерация тепла: значительная часть тепловой энергии от уже пастеризованного продукта передаётся входящему сырью. Это позволяет существенно снизить энергозатраты и повысить общую эффективность процесса.

ТЭНы для UHT-обработки

В установках ультравысокотемпературной обработки (UHT) продукт подвергается нагреву до 135–150 °C всего за несколько секунд. Такой режим требует предельно интенсивного теплопереноса и точного контроля параметров процесса.

В отличие от HTST, в UHT-системах основным источником нагрева чаще выступает пар — через прямую инжекцию или инфузию. Это связано с необходимостью мгновенного достижения высокой температуры. Однако ТЭНы при этом не теряют своей роли: они используются в системах подготовки теплоносителя, в стерилизационных узлах, а также в вспомогательных контурах нагрева.

К нагревательным элементам в таких условиях предъявляются повышенные требования. Они должны выдерживать высокие температуры, частые циклы нагрева и охлаждения, а также сохранять стабильные характеристики в условиях интенсивной эксплуатации. Для этого применяются никель-хромовые сплавы и керамическая изоляция, которые обеспечивают жаропрочность и долговечность. Дополнительные покрытия позволяют снизить риск налипания продукта и образования отложений.

Конструктивно UHT-системы ориентированы на создание турбулентного потока, что значительно ускоряет теплообмен. В сочетании с точным контролем давления это обеспечивает не только уничтожение вегетативных форм микроорганизмов, но и их спор, что принципиально отличает UHT от других видов пастеризации.

Нагреватели для Holder-пастеризации

Holder-пастеризация представляет собой более щадящий, но длительный процесс: продукт нагревается до 62,5–65 °C и выдерживается при этой температуре до 30–40 минут. Такой режим применяется в тех случаях, когда важно максимально сохранить вкусовые и питательные свойства продукта.

В отличие от HTST и UHT, здесь ТЭНы часто выступают в роли основного источника нагрева. Они могут устанавливаться непосредственно в пастеризационные ёмкости или использоваться в системах с водяной рубашкой. Погружные ТЭНы обеспечивают равномерное распределение тепла и позволяют поддерживать стабильную температуру в течение длительного времени.

Особое значение в таких системах имеет равномерность нагрева. Локальные перегревы недопустимы, поскольку они могут привести к ухудшению качества продукта. Поэтому конструкция нагревателей и их размещение тщательно рассчитываются.

Материалы исполнения подбираются с учётом состава продукта. Для работы с кислыми средами, такими как вино или пиво, применяются титановые нагреватели или нержавеющая сталь с повышенной коррозионной стойкостью. Это позволяет избежать разрушения оборудования и исключить риск загрязнения продукта.

Сравнение параметров различных систем

Конструктивные особенности нагревателей

Выбор материала ТЭНов является одним из ключевых факторов, влияющих на надёжность и безопасность пастеризационного оборудования.

Наиболее распространённым решением является нержавеющая сталь AISI 316L. Она обладает высокой устойчивостью к коррозии и агрессивным средам, легко очищается и соответствует требованиям пищевой промышленности. Такие нагреватели широко применяются в системах, где важны гигиеничность и долговечность.

В условиях повышенных температур и интенсивных нагрузок используются никель-хромовые сплавы и керамические изоляционные материалы. Они обеспечивают стабильную работу нагревателей даже при частых термических циклах и предотвращают преждевременный выход оборудования из строя.

Для специфических задач, связанных с агрессивными средами, применяются титан и нержавеющая сталь AISI 304. Титан отличается исключительной коррозионной стойкостью и подходит для работы с кислотами, тогда как AISI 304 используется как более экономичное решение при менее жёстких условиях эксплуатации.

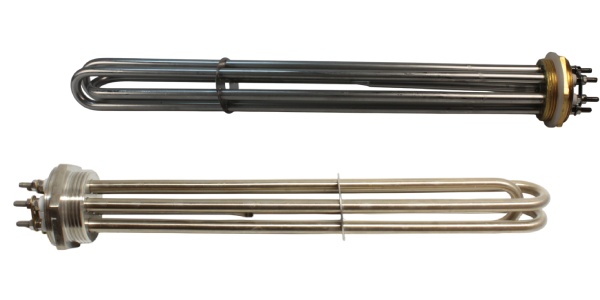

Блок-ТЭНы для пастеризаторов

Часто задаваемые вопросы:

Итог

Пастеризация — это управляемый технологический процесс, в котором нагревательная система играет ключевую роль. От её конструкции, материалов и точности работы зависит не только уничтожение патогенной микрофлоры, но и сохранение качества продукта. При этом разные типы пастеризации предъявляют разные требования: в HTST важны энергоэффективность и теплообмен, в UHT — скорость и интенсивность нагрева, а в Holder — равномерность и стабильность температурного режима.

Пастеризация — это управляемый технологический процесс, в котором нагревательная система играет ключевую роль. От её конструкции, материалов и точности работы зависит не только уничтожение патогенной микрофлоры, но и сохранение качества продукта. При этом разные типы пастеризации предъявляют разные требования: в HTST важны энергоэффективность и теплообмен, в UHT — скорость и интенсивность нагрева, а в Holder — равномерность и стабильность температурного режима.

Выбор ТЭНов должен учитывать не только температурные параметры, но и свойства продукта, гигиенические требования, условия эксплуатации и нормативные ограничения. Грамотно подобранная система нагрева обеспечивает стабильность процесса, снижает энергозатраты и гарантирует безопасность конечной продукции, тогда как ошибки в подборе могут привести к снижению эффективности и проблемам в работе оборудования.
